軟化水設備中離子交換樹脂的顆粒尺寸和有關的物理性質對它的工作和性能有很大影響。

樹脂顆粒尺寸

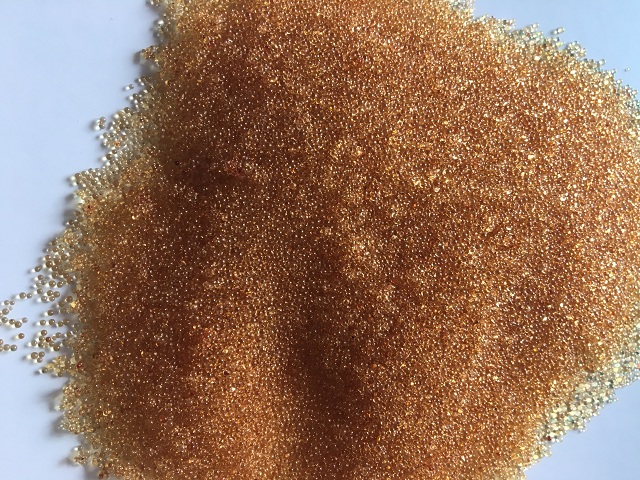

離子交換樹脂通常制成珠狀的小顆粒，它的尺寸也很重要。樹脂顆粒較細者，反應速度較大，但細顆粒對液體通過的阻力較大，需要較高的工作壓力；特別是濃糖液粘度高，這種影響更顯著。因此，樹脂顆粒的大小應選擇適當。如果樹脂粒徑在0.2mm（約為70目）以下，會明顯增大流體通過的阻力，降低流量和生產能力。

樹脂顆粒大小的測定通常用濕篩法，將樹脂在充分吸水膨脹后進行篩分，累計其在20、30、40、50……目篩網上的留存量，以90%粒子可以通過其相對應的篩孔直徑，稱為樹脂的“有效粒徑”。多數通用的樹脂產品的有效粒徑在0.4～0.6mm之間。

樹脂顆粒是否均勻以均勻系數表示。它是在測定樹脂的“有效粒徑”坐標圖上取累計留存量為40%粒子，相對應的篩孔直徑與有效粒徑的比例。如一種樹脂（IR-120）的有效粒徑為0.4～0.6mm，它在20目篩、30目篩及40目篩上留存粒子分別為：18.3%、41.1%、及31.3%，則計算得均勻系數為2.0。

樹脂的密度
樹脂在干燥時的密度稱為真密度。濕樹脂?單λ體積（連顆粒間空隙）的重量稱為視密度。樹脂的密度與它的交聯度和交換基團的性質有關。通常，交聯度高的樹脂的密度較高，強酸性或強堿性樹脂的密度高于弱酸或弱堿性者，而大孔型樹脂的密度則較低。例如，苯乙烯系凝膠型強酸陽離子樹脂的真密度為1.26g/mL，視密度為0.85g/mL；而丙烯酸系凝膠型弱酸陽離子樹脂的真密度為1.19g/mL，視密度為0.75g/mL。

樹脂的溶解性
離子交換樹脂應為不溶性物質。但樹脂在合成過程中夾雜的聚合度較低的物質，及樹脂分解生成的物質，會在工作運行時溶解出來。交聯度較低和含活性基團多的樹脂，溶解傾向較大 。

膨脹度
離子交換樹脂含有大量親水基團，與水接觸即吸水膨脹。當樹脂中的離子變換時，如陽離子樹脂由H+轉為Na+，陰樹脂由Cl－轉為OH－，都因離子直徑增大而發生膨脹，增大樹脂的體積。通常，交聯度低的樹脂的膨脹度較大。在設計離子交換裝置時，必須考慮樹脂的膨脹度，以適應生產運行時樹脂中的離子轉換發生的樹脂體積變化。

耐用性
樹脂顆粒使用時有轉移、磨擦、膨脹和收縮等變化，長期使用后會有少量損耗和破碎，故樹脂要有較高的機械強度和耐磨性。通常，交聯度低的樹脂較易碎裂，但樹脂的耐用性更主要地決定于交聯結構的均勻程度及其強度。如大孔樹脂，具有較高的交聯度者，結構穩定，能耐反復再生 。

本新聞版權歸屬：湖南鑫泰環保科技有限公司 http://m.62wow.com   盜者必究

相關推薦：

     蒸汽鍋爐軟化水設備    工業循環水系統軟水設備    地下水軟化水設備     鍋爐軟化水設備

     賓館飯店小區軟水設備    洗衣印染軟化水設備     工業雙罐雙閥軟化水設備

     冷凍循環水系統軟化水設備    中央空調地暖軟化水設備
